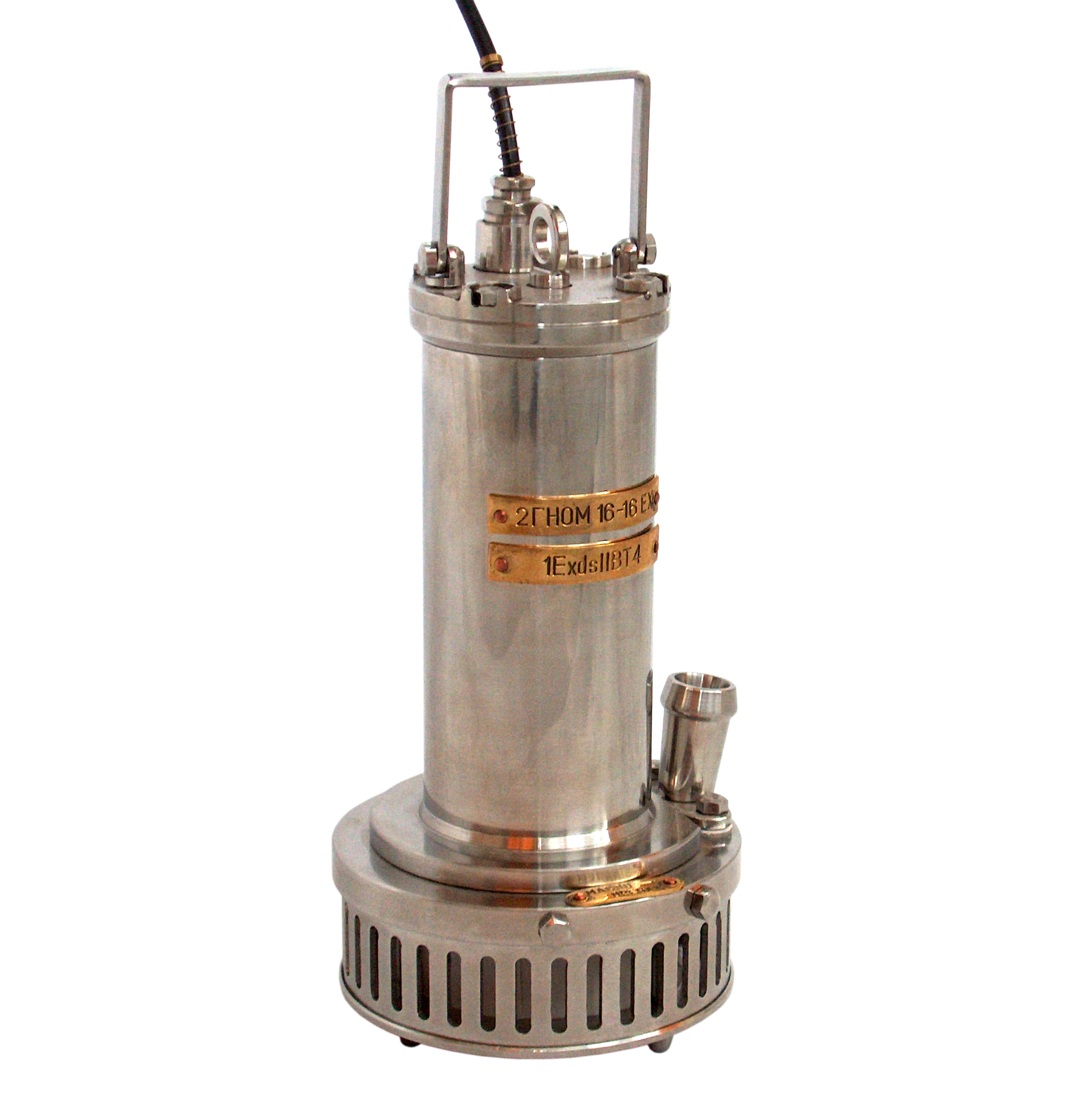

Электронасосы типа ГНОМ

Краткое описание:

Электронасосы типа ГНОМ предназначены для откачки загрязненных, в том числе дренажных, грунтовых вод из котлованов, карьеров, сборников на строящихся или действующих объектах промышленности, строительства, коммунального хозяйства и др., кроме бытовых (фекальных) и строчных производственных вод.
Рейтинг: Пока без рейтинга

Описание

Электронасосы типа ГНОМ предназначены для откачки загрязненных, в том числе дренажных, грунтовых вод из котлованов, карьеров, сборников на строящихся или действующих объектах промышленности, строительства, коммунального хозяйства и др., кроме бытовых (фекальных) и сточных производственных вод.

Электронасосы во взрывозащищенном исполнении типа ГНОМ - Ех допускают в откачиваемой воде примеси сырой нефти до 10 % по массе.

Особенности конструкции: электронасосы моноблочные, переносные. Герметизация встроенного электродвигателя обеспечивается торцовым уплотнением.

Характеристика перекачиваемой воды:

• плотность – до 1100 кг/м3;
• температура – от 5 оС до 35 оС;
• водородный показатель рН – 5-10;
• наличие твердых механических примесей - допускаются до 10 % по массе, плотностью не более 2500 кг/м3, размером не более 5 мм.

Применяемые материалы – чугун, углеродистые стали, алюминиевые сплавы, нержавеющие стали, резина.

Электронасосы изготавливаются на напряжения: 220, 380, 415 В (оговаривается при заказе), частоту тока 50 Гц.

Более подробная информация приведена в эксплуатационной документации на электронасос.

Пример условного обозначения электронасоса:

а) Электронасос центробежный погружной для загрязненных вод 2ГНОМ 16-16 У* 380V PT MD 23-05833093-022:2002, где:

2 – порядковый номер модернизации;
ГНОМ – тип электронасоса (насос для загрязненной воды одноступенчатый моноблочный);
16 – номинальная подача в метрах кубических в час (м3/ч);
16 – напор в метрах (м);
У* - вид климатического исполнения по ГОСТ 15150-69;
380V - напряжение сети;
РТ МD 23-05833093-022:2002 – обозначение технических условий;

б) Электронасос центробежный погружной взрывозащищенный для загрязненных вод 2ГНОМ 16-16 Ех У* 380V РТ МD 23-05833093-023:2002, где:

Ех – взрывозащищенный (маркировка взрывозащиты – 1ЕхdIIВТ4 Х);
РТ МD 23-05833093-023:2002 – обозначение технических условий;

Остальное – см. выше.

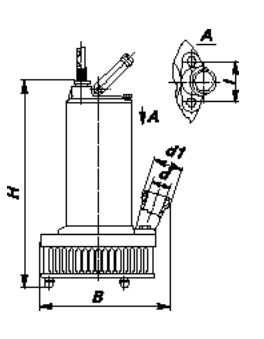

Cхемы

Электронасосы 2ГНОМ 16-16, ГНОМ 25-12,5, 2ГНОМ 16-16Ех, 1ГНОМ 25-12,5Ех, 1ГНОМ 100-25, 1ГНОМ 100-25Ех.




ЭЛЕКТРОНАСОС

d, мм

d1, мм

l, мм

H, мм

B, мм

Маркировка взрывозащиты

2ГНОМ 16-16

42

58

180

410

270

-

ГНОМ 25-12,5

50

68

100

410

270

-

1ГНОМ 100-25

85

102

120

620

420

-

2ГНОМ 16-16Ех

42

58

80

460

270

1ЕхdsIIBT4 X

ГНОМ 25-12,5 Ех

50

68

100

460

270

1ЕхdsIIBT4 X

1ГНОМ 100-25 Ех

85

102

120

640

420

1ЕхdsIIBT4 X

Характеристики модельного ряда

ОБОЗНАЧЕНИЕ ЭЛЕКТРОНАСОСА

НОМИНАЛЬНАЯ ПОДАЧА, м3/ч

НАПОР ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м

НОМИНАЛЬНАЯ МОЩНОСТЬ ВСТРОЕННОГО ЭЛЕКТРОДВИГАТЕЛЯ, кВт

ПОДПОР, м

ОБОЗНАЧЕНИЕ Q ном Н Рн м

2ГНОМ 16-16

16

16

1,5

0,4

ГНОМ 25-12,5

25

12,5

2,2

0,4

1ГНОМ 100-25

100

25

11

0,6

2ГНОМ 16-16Ех

16

16

1,5

0,4

ГНОМ 25-12,5 Ех

25

12,5

2,2

0,4

1ГНОМ 100-25 Ех

100

25

11

0,6
