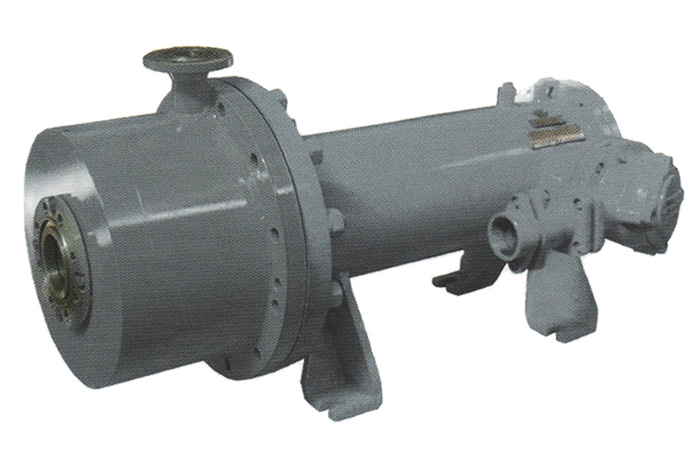

Электронасосы типа НГ

Краткое описание:

Электронасосы типа НГ предназначены для перекачивания нейтральных по отношению к углеродистой стали жидкостей, в том числе токсичных, взрывоопасных, различных видов топлива, сжиженных газов и других.
Рейтинг: Пока без рейтинга

Описание

Электронасосы типа НГ предназначены для перекачивания нейтральных по отношению к углеродистой стали жидкостей, в том числе токсичных, взрывоопасных, различных видов топлива, сжиженных газов и других.

Изготавливаются в соответствии с техническими условиями РТ МД23-05833093-037:2003

ХАРАКТЕРИСТИКА ПЕРЕКАЧИВАЕМОГО ПРОДУКТА:

Для электронасосов НГ: плотность — до 1600 кг/м3, вязкость — до 40 сСт.

Для электронасосов НГ (Л) плотность — до 700 кг/м3, вязкость — до 3 сСт.

Допускаются твердые неабразивные включения размером до 0,2 мм и до 0,2 % по массе.

В таблице даны параметры для электронасосов НГ — для рабочей жидкости плотностью 1000 кг/м3 и вязкостью 3 сСт; НГ (Л)- для рабочей жидкости плотностью 700 кг/м3 и вязкостью 3 сСт.

При использовании электронасосов для перекачивания жидкостей плотностью до 1000 кг/м3 или вязкостью до 3 сСт с целью уменьшения нагрузки на двигатель электронасосы изготавливаются с одним из вариантов обточки наружного диаметра рабочего колеса с соответствующим уменьшением развиваемого напора:

1) вариант обточки «а»:

• для перекачивании жидкостей плотностью свыше 1000 до 1300 кг/м3 и вязкостью до 3 сСт;
• для перекачивании жидкостей плотностью до 1000 кг/м3и вязкостью до 20 сСт;

2) вариант обточки «б»:

• для перекачивании жидкостей плотностью свыше 1300 до 1600 кг/м3 и вязкостью до 3 сСт;
• для перекачивании жидкостей плотностью до 1000 кг/м3 и вязкостью свыше 20 до 40 сСт;

Давление в контуре электронасоса:

• до 16 кгс/см2 — для электронасосов исполнений 1, 1Л, 2, 2Л;
• до 40 кгс/см2 — для электронасосов исполнений 4, 4Л, 5, 5Л.

Электронасосы изготавливаются на напряжения: 380,660 В (оговаривается при заказе), частоту тока 50 Гц.

Маркировка взрывозащиты — 1ЕхdsIIВТ4 Х или 1ЕхdsIIСТ4 Х (оговаривается при заказе).

Более подробная информация, включающая графические характеристики, схемы обвязки и управления, описание конструкции, правила монтажа и эксплуатации, указана в эксплуатационной документации на электронасос.

Пример условного обозначения электронасоса типа НГ:

а) для перекачивания жидкости плотностью от 700 до 1000 кг/м3, вязкостью до 3 сСт, исполнения по взрывозащите 1ЕхdsIIВТ4 Х:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ НГ 25-50-1, где:

НГ — тип (герметичный для нейтральных жидкостей);
25 — номинальная подача в метрах кубических в час (м3/ч);
50 — напор при номинальной подаче в метрах (м);
1 — конструктивное исполнение;

б) то же с исполнением по взрывозащите 1ЕхdsIIСТ4 Х;

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ НГ 25-50-1С;

в) то же при плотности варианте обточки «а» рабочего колеса или варианте «б»:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ НГ 25-50а-1 ИЛИ НГ 25-50б-1;

г) то же при плотности перекачиваемой жидкости до 700 кг/м3 и вязкости до 3 сСт:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ НГ 25-50-1Л.

Схемы

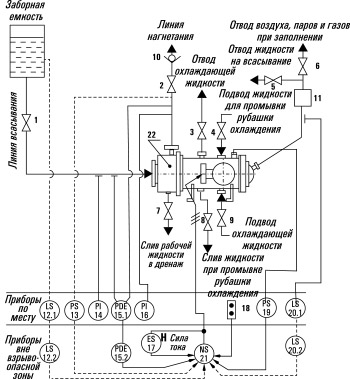

Схема автоматизации общая (на примере электронасоса НГ 12,5-240-4(5))



ПозицияНаименованиеКолличество
1-9Вентиль запорный9
10Клапан обратный1
11Устройство визуальное2
12, 20Сигнализатор уровня2
14, 16Манометр показывающий. Предел измерения 6,0 МПа (60 кг/см2)2
13Манометр электроконтактный. Предел измерения 6,0 МПа (60 кг/см2)1
15Преобразователь измерительный разности давления на избыточное давление 6,0 МПа (60 кг/см2)1
19Манометр электроконтактный. Предел измерения 0,16 Мпа (1,6 кг/см2)1
17Реле максимального потока1
21Пускатель магнитный1
18Пост управления кнопочный1
22Электронасос1


Примечание

1 Приборы, устанавливаемые по месту, выбираются по уровню взрывозащиты в соответствии с классом взрывоопасной зоны.

2 Схему рассматривать совместно со схемой управления и схемой электрической принципиальной.

3 Подвод и отвод охлаждающей жидкости - для электронасоса 5 конструктивного исполнения.

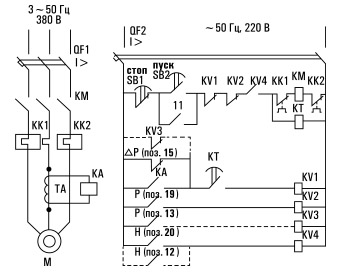

Схема управления и защиты электрическая принципиальная (на примере электронасоса НГ 12,5-240-4(5))



ОбозначениеНаименованиеКоличество
QF1, QF2Выключатель автоматический2
KMПускатель магнитный1
KK1, KK2Реле электротепловое токовое2
KAРеле максимального тока1
TAТрансформатор тока1
SB1, Sb2Пост управления кнопочный2
KV1-KV4Реле промежуточное4
KTРеле времени с временной установкой 3с.1
MЭлектронасос1

Характеристики модельного ряда

ОБОЗНАЧЕНИЕ ЭЛЕКТРОНАСОСА

НОМИНАЛЬНАЯ ПОДАЧА, м3/ч

НАПОР ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м

РАБОЧИЙ ИНТЕРВАЛ ПОДАЧ, м3/ч

ДОПУСКАЕМЫЙ КАВИТАЦИОННЫЙ ЗАПАС ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м

НОМИНАЛЬНАЯ МОЩНОСТЬ ВСТРОЕННОГО ЭЛЕКТРОДВИГАТЕЛЯ, кВт

ДОПУСКАЕМАЯ ТЕМПЕРАТУРА ПЕРЕКАЧИВАЕМОГО ПРОДУКТА, ?С

ВИД ОХЛАЖДЕНИЯ НАРУЖНОЙ ПОВЕРХНОСТИ СТАТОРА ДВИГАТЕЛЯ – ЖИДКОСТНОЕ (Ж) ИЛИ БЕЗ ОХЛАЖДЕНИЯ (Б/о)

ОБОЗНАЧЕНИЕ Q ном Н Q…Q ?h Рн Т Охл.
НГ 3,2-30-2 (2Л) 3,2 30 1,5-4 1,9 1,5(1,1) 40…+100 Б/о
НГ 3,2-30-5 (5Л)
НГ 3,2-45-2 (2Л) 45 1,8 2,2(1,5)
НГ 3,2-45-5 (5Л)
НГ 3,2-60-2 (2Л) 60 2,5 4,0(3,0)
НГ 3,2-60-5 (5Л)
НГ 3,2-90-2 (2Л) 90 1,8
НГ 3,2-90-5 (5Л)
НГ 3,2-130-1 (1Л)* 130 1,8 5,5(4,0) -40…+40
НГ 3,2-130-2 (2Л)* +40…+100 Ж
НГ 3,2-130-4 (4Л)* -40…+40 Б/о
НГ 3,2-130-5 (5Л)* +40…+100 Ж
НГ 6,3-20-2 (5) 6,3 20 2,5-9,5 1,2 1,1 -40…+100 Б/о
НГ 6,3-32-2 (2Л) 32 2,2 2,2(1,5)
НГ 6,3-32-5 (5Л)
НГ 6,3-50-2 (2Л) 50 1,5 4,0(3,0)
НГ 6,3-50-5 (5Л)
НГ 6,3-70-1 (4) 70 2,2 4 -40…+40
НГ 6,3-70-2 (5) -40…+100 Ж
НГ 6,3-100-1 (1Л) 100 2 7,5(5,5) -40…+40 Б/о
НГ 6,3-100-2 (2Л) -40…+100 Ж
НГ 6,3-100-4 (4Л) -40…+40 Б/о
НГ 6,3-100-5 (5Л) -40…+100 Ж
НГ 6,3-150-1Л 150 2 7,5 -40…+40 Б/о
НГ 6,3-150-2Л -40…+100 Ж
НГ 6,3-150-4 (4Л) 11,(7,5) -40…+40 Б/о
НГ 6,3-150-5 (5Л) -40…+100 Ж
НГ 12,5-20-2 (2Л) 12,5 20 5-18 1,5 2,2(1,5) Б/о

НГ 12,5-20-5 (5Л)

12,5

20

5-18

1,5

2,2 (1,5)

-40…+100

Б/о

НГ 12,5-50-2 (2Л)

50

1,3

4,0 (3,0)

НГ 12,5-50-5 (5Л)

НГ 12,5-80-1 (1Л)

80

1,5

9,0 (7,5)

-40…+40

НГ 12,5-80-2 (2Л)

+40…+100

Ж

НГ 12,5-80-4 (4Л)

-40…+40

Б/о

НГ 12,5-80-5 (5Л)

+40…+100

Ж

1НГ 12,5-100-1 (1Л)

100

1,3

9,0 (7,5)

-40…+40

Б/о

1НГ 12,5-100-2 (2Л)

+40…+100

Ж

1НГ 12,5-100-4 (4Л)

-40…+40

Б/о

1НГ 12,5-100-5 (5Л)

+40…+100

Ж

1НГ 12,5-160-4 (4Л)

160

1,5 (1,8)

18,5 (15,0)

-40…+40

Б/о

1НГ 12,5-160-5 (5Л)

+40…+100

Ж

НГ 12,5-240-4 (4Л)

240

2,2

30 (22)

-40…+40

Б/о

НГ 12,5-240-5 (5Л)

+40…+100

Ж

НГ 25-20-2 (2Л)

25

20

15-37

2,8

3,0 (2,2)

-40…+100

Б/о

НГ 25-20-5 (5Л)

НГ 25-32-1 (4)

32

2,5

5,5

-40…+40

НГ 25-32-2 (2Л)

5,5 (4,0)

+40…+100

Ж

НГ 25-32-5 (5Л)

НГ 25-50-1 (1Л)

50

1,8

7,5 (5,0)

-40…+40

Б/о

НГ 25-50-2 (2Л)

+40…+100

Ж

НГ 25-50-4 (4Л)

-40…+40

Б/о

НГ 25-50-5 (5Л)

+40…+100

Ж

НГ 25-80-1 (1Л)

80

15 (11)

-40…+40

Б/о

НГ 25-80-2 (2Л)

+40…+100

Ж

НГ 25-80-4 (4Л)

-40…+40

Б/о

НГ 25-80-5 (5Л)

+40…+100

Ж

1НГ 25-100-1 (1Л)

100

1,5

15 (11)

-40…+40

Б/о

1НГ 25-100-2 (2Л)

+40…+100

Ж

1НГ 25-100-4 (4Л)

-40…+40

Б/о

1НГ 25-100-5 (5Л)

+40…+100

Ж

НГ 25-120-1 (1Л)

120

15-32

1,8

25 (18,5)

-40…+40

Б/о

НГ 25-120-2 (2Л)

+40…+100

Ж

НГ 25-120-4 (4Л)

-40…+40

Б/о

НГ 25-120-5 (5Л)

+40…+100

Ж

НГ 25-160-4 (4Л)

160

15-37

1,6

30 (22)

-40…+40

Б/о

НГ 25-160-5 (5Л)

+40…+100

Ж

НГ 25-240-5 (5Л)

240

1,7

45 (37)

-40…+100

НГ 50-50-1 (1Л)

50

50

35-75

2,3

15 (11)

-40…+40

Б/о

НГ 50-50-2 (2Л)

+40…+100

Ж

НГ 50-50-4 (4Л)

-40…+40

Б/о

НГ 50-50-5 (5Л)

+40…+100

Ж

НГ 50-80-1 (1Л)

50

80

37-75

2,2

22 (18,5)

-40…+40

Б/о

НГ 50-80-2 (2Л)

+40…+100

Ж

НГ 50-80-4 (4Л)

-40…+40

Б/о

НГ 50-80-5 (5Л)

+40…+100

Ж

НГ 50-125-1Л

125

2,4

30

-40…+40

Б/о

НГ 50-125-4Л

НГ 50-125-2 (2Л)

41 (30)

+40…+100

Ж

НГ 50-125-5 (5Л)

НГ 50-160-5 (5Л)

160

2,5

45 (37)

-40…+100

НГ 50-250-5

250

2,4

90

1НГ 50-250-5Л

65

НГ 50-375-5 (5Л)

375

30-70

132 (90)

НГ 100-32-1 (1Л)

100

32

65-140

3,8

11 (15)

-40…+40

Б/о

НГ 100-32-2 (2Л)

+40…+100

Ж

НГ 100-32-4 (4Л)

-40…+40

Б/о

НГ 100-32-5 (5Л)

+40…+100

Ж

НГ 100-50-1 (1Л)

50

2,8

30 (22)

-40…+40

Б/о

НГ 100-50-2 (2Л)

+40…+100

Ж

НГ 100-50-4 (4Л)

-40…+40

Б/о

НГ 100-50-5 (5Л)

+40…+100

Ж

НГ 100-80-1Л

80

3,2

30

-40…+40

Б/о

НГ 100-80-4Л

-40…+40

Б/о

НГ 100-80-2 (2Л)

41 (30)

-40…+100

Ж

НГ 100-80-5 (5Л)

НГ 100-125-2 (2Л)

125

3,3

75 (55)

НГ 100-125-5 (5Л)

НГ 100-160-5 (5Л)

160

65-130

3,2

90 (65)

НГ 100-250-5 (5Л)*

250

3

132 (110)

НГ 100-375-5Л*

375

65-120

150

НГ 200-50-2 (2Л)

200

50

140-260

4,8

45 (33)

НГ 200-50-5 (5Л)

НГ 200-80-2 (2Л)

80

4,7

75 (55)

НГ 200-80-5 (5Л)

НГ 200-100-2 (2Л)

100

140-240

3,8

90 (65)

НГ 200-100-5 (5Л)

НГ 200-160-5 (5Л)

160

4,5

150 (110)

НГ 300-100-2 (2Л)

300

100

240-340

5,5

132 (90)

НГ 300-100-5 (5Л)

НГ 500-75-2 (2Л)

500

75

400-540

10

150 (110)

НГ 500-75-5 (5Л)
