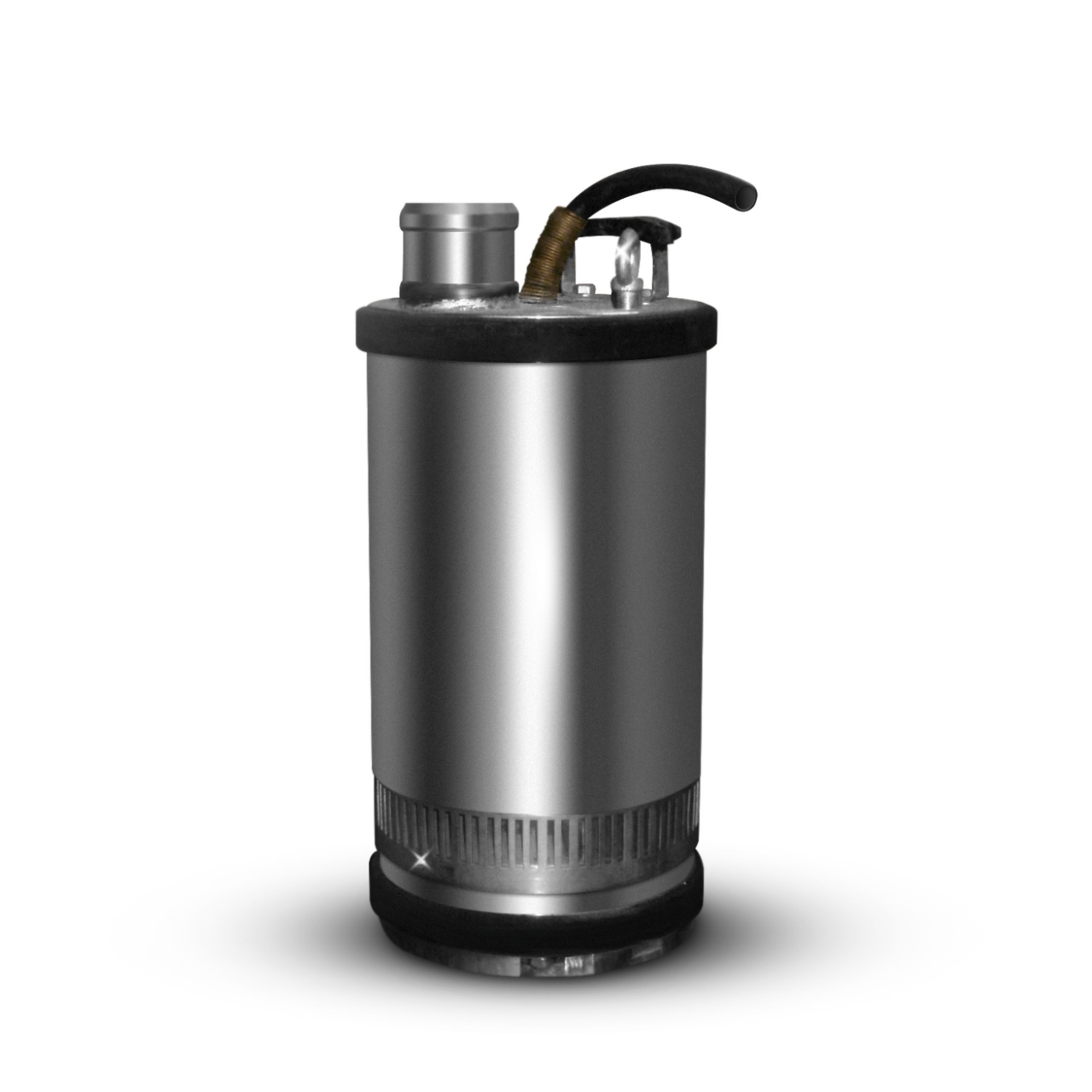

Электронасосы типа ПВС

Краткое описание:

Электронасосы предназначены для откачки морской и пресной воды температурой от 1°С до 35°С из затопленных помещений судов.
Рейтинг: Пока без рейтинга

Описание

Электронасосы предназначены для откачки морской и пресной воды температурой от 1˚С до 35˚С из затопленных помещений судов.

Применяемые материалы – нержавеющая сталь 12Х18Н10Т, 20Х13 по ГОСТ 5632-72, 12Х18Н9ТЛ по ГОСТ 977-88, уплотнительные и бандажные кольца выполнены из резины 7-В-14 по ГОСТ 18829-73, прокладки - из фторопласта-4 ГОСТ 10007-80.

Глубина погружения электронасоса не менее 0,3м, не более 10м.

Более подробная информация приведена в эксплуатационной документации.

Пример условного обозначения электронасоса.

Электронасос центробежный погружной водоотливной судовой ПВС 63-18-В5

П
– погружной;
В – водоотливной;
С – судовой;
63 – подача, м³/ч;
18 – напор, м;
В – климатическое исполнение (температура воздуха от минус 40˚С до 45˚С) по ГОСТ 15150-69; влажностью и возможным длительным наличием воды) по ГОСТ 15150-69.
5 – категория размещения (помещения с повышенной влажностью и возможным длительным наличием воды) по ГОСТ 15150-69

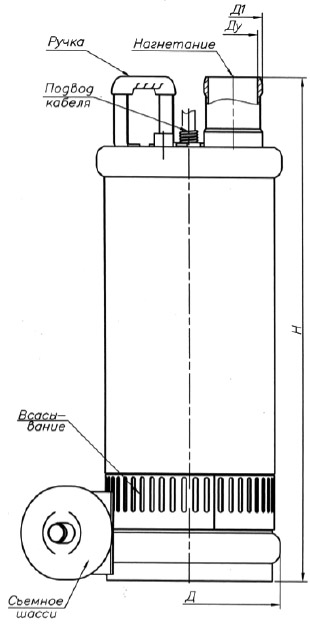

Чертеж электронасоса ПВС

Характеристики модельного ряда

ОБОЗНАЧЕНИЕ ЭЛЕКТРОНАСОСА

ПОДАЧА, м3/ч (л/c)

НАПОР, м

МОЩНОСТЬ ВСТРОЕННОГО ЭЛЕКТРОДВИГАТЕЛЯ, кВт

ТОК, A, не более

ЧАСТОТА ВРАЩЕНИЯ (синхронная), с-1 (об/мин)

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ (КПД), %

МАССА, кг

ПВС 12,5-20-В5 12,5 (3,47) 20 1,5 3,8 50 (3000) 45 50
ПВС 25-20-В5 25 (6,95) 3,0 6,5 50 60
ПВС 40-18-В5 40 (11,11) 18 4 12 51 70
ПВС 63-18-В5 63 (17,50) 5,5 15,0 53 90
ПВС 80-30-В5 80 (22,2) 30 11,0 22 160
ПВС 100-20-В5 100 (27,78) 20 26,0 54
