Электронасос предназначен для перекачивания на животноводческих комплексах фекальной жидкости, имеющей твердые включения органического происхождения (солома, кормовые отходы и др.). Температура перекачиваемой жидкости не более 35˚С.
Применяемые материалы – нержавеющая сталь 12Х18Н10Т, 20Х13 по ГОСТ 5632-72, 12Х18Н9ТЛ по
ГОСТ 977-88, бронза Бр05Ц5С5 по ГОСТ 613-79, уплотнительные кольца выполнены из резины
7-В-14 по ГОСТ 18829-73, прокладки - из фторопласта-4 ГОСТ 10007-80.
Электронасос предназначен для работы только в затопленном состоянии так, чтобы величина подпора была не менее 0,4 м, считая от всасывающего патрубка.
Более подробная информация приведена в эксплуатационной документации.
Пример условного обозначения электронасоса.
Электронасос центробежный моноблочный фекальный 1ЦМФ 160-10М, где:
1 – порядковый номер конструктивного исполнения;
Ц – центробежный;
М – моноблочный;
Ф – фекальный;
160 – подача, м³/ч;
10 – напор, м;
М – модернизированный.

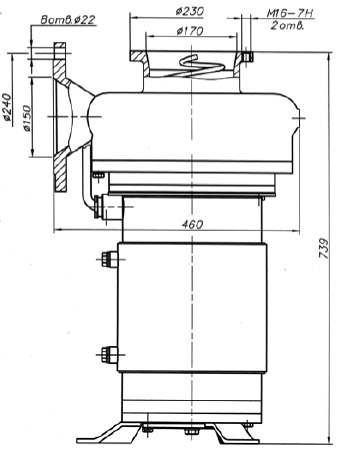

Габаритный чертеж 1ЦМФ 160-10М
| Наименование показателя | Значение показателя |
|---|---|
Номинальная подача, м3 /ч |
160 |
Напор при номинальной подаче, м |
10 |
Коэффициент полезного действия электронасоса при номинальной подаче, % |
60 |
Номинальная мощность двигателя, кВт |
7,5 |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Частота вращения (синхронная), об/мин |
1500 |
Потребляемый ток, А, не более: -на рабочей жидкости -при испытаниях на воде |
22 18 |
Масса электронасоса (без кабеля), кг, не более |
230 |
